📧 **柜内高速互联：** NVL36/72内部采用224G差分对铜缆进行高速互联，总长度可达2800米（NVL36减半）。这些铜缆被组装成cartridge cable，每个cartridge cable包含4根铜缆，用于连接NVL36/72的各个组件，例如GPU、switch tray芯片等。
📫 **Switch Tray连接：** NVL36的switch tray实物图展示了其内部连接方式。一个NVL36包含两组overpass，分别使用粉色和蓝色两种颜色的224G差分对铜缆。粉色铜缆用于连接9个switch tray芯片，通过cartridge cable连接到36个GPU；蓝色铜缆用于NVL36的可扩展方案，连接18个OSP口，用于两个NVL36柜子互联。
📮 **线材用料和长度差异：** 不同连接方案的线材用料和长度差异较大。用于连接switch tray芯片的粉色铜缆总长度约为2200~2600米，而用于可扩展方案的蓝色铜缆则更粗，用料更贵。这种差异主要是因为不同连接方案对带宽和可靠性的需求不同。
🔎 **NVL36/72高速互联架构的设计理念：** NVL36/72内部的高速互联架构设计理念是确保高带宽、高可靠性和可扩展性。通过使用224G差分对铜缆、采用多组overpass以及提供可扩展的OSP口连接方案，NVL36/72能够满足现代高性能计算的需求。
📰 **技术细节：** 文章还介绍了NVL36/72内部高速互联架构的一些技术细节，例如cartridge cable的组成、switch tray芯片的类型以及可扩展方案的具体实现方式。这些技术细节有助于读者深入理解NVL36/72内部的连接方式和工作原理。
来源：雪球App，作者： roboroborobo，（https://xueqiu.com/5712584562/300718986）
外网看到的一些实物图

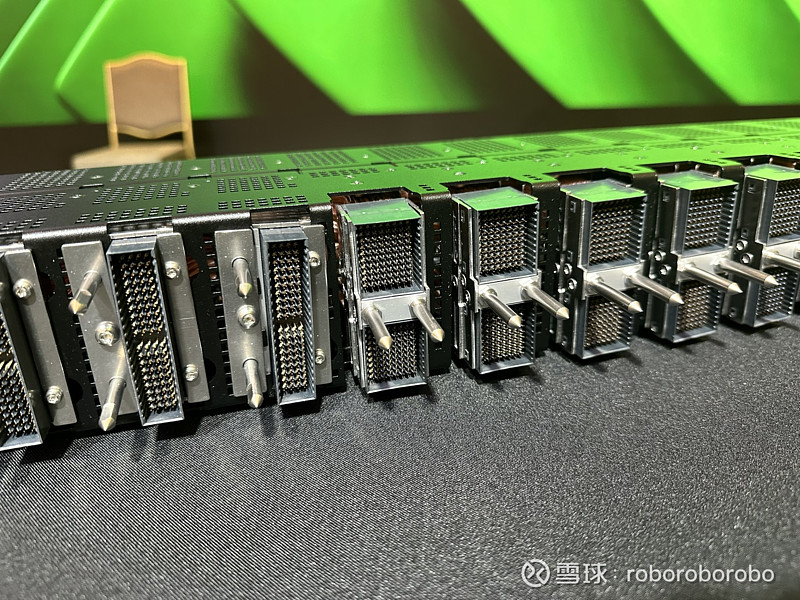

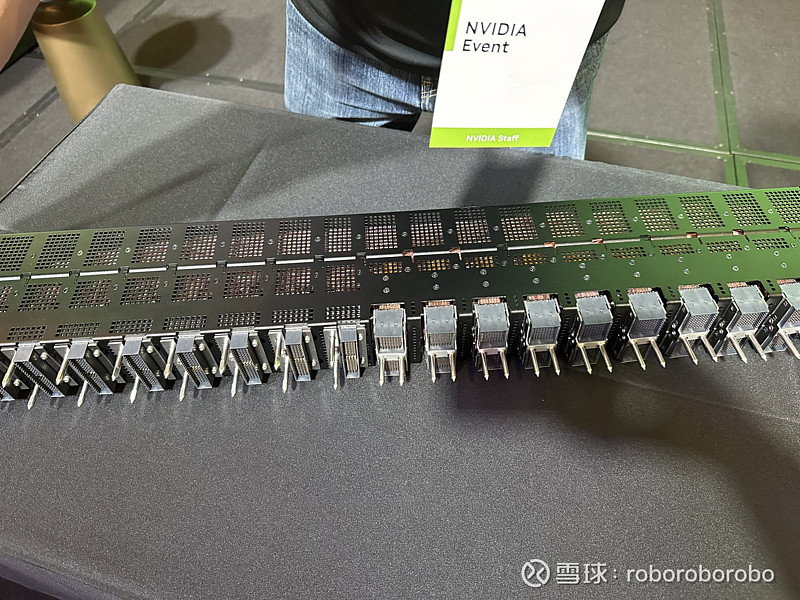

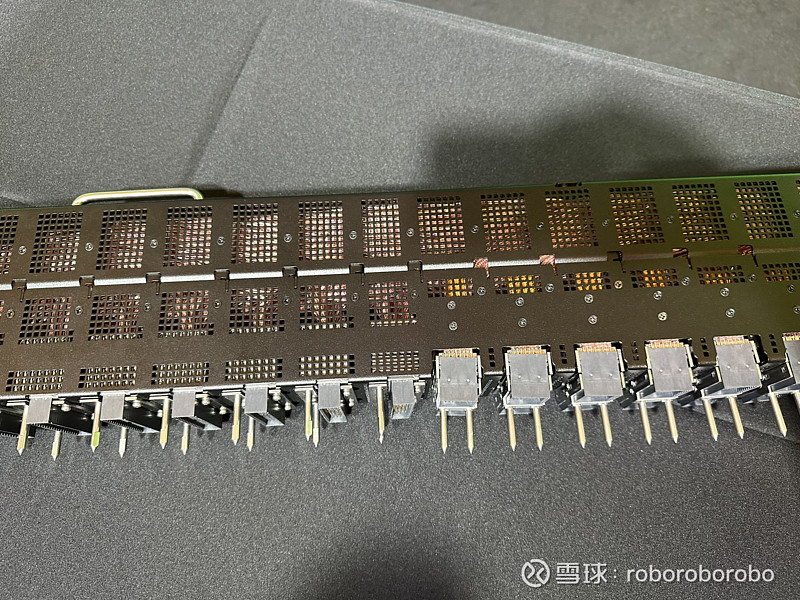

图1~3是The spine of GB200 NVL72（也就是cartridge cable 4个组成一组提供给nvl36或者72）
内部粉色的线就是我们常说的柜内224G差分对铜缆 5544对总长度2800米（nvl36减半）

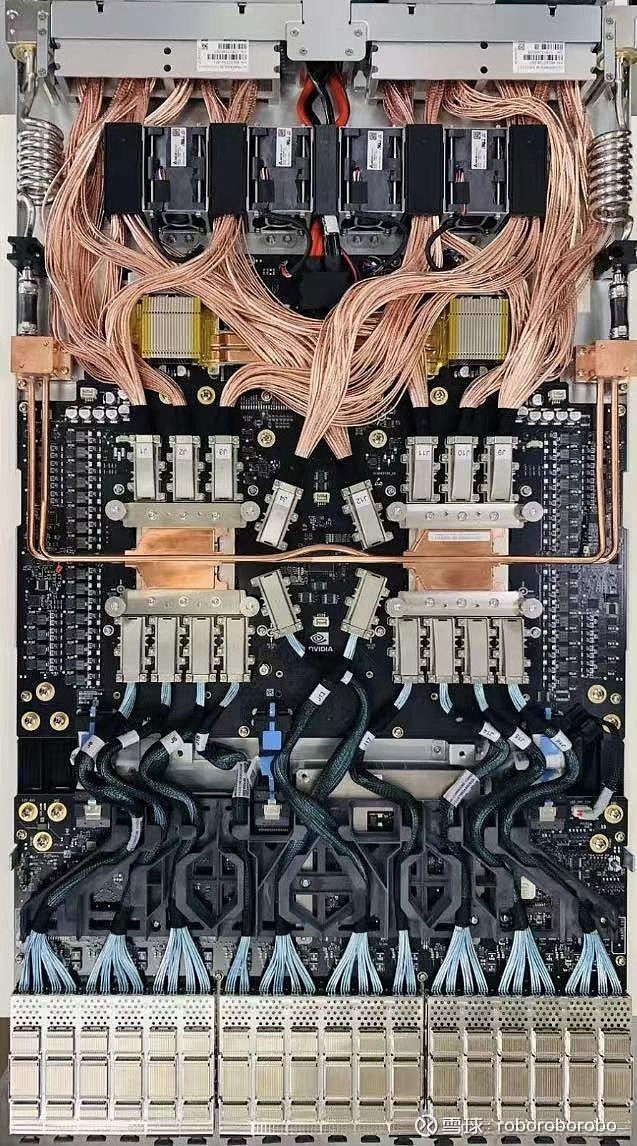

图4是nvl36的switch tray实物图（一个nvl36 一共做了两组overpass 用的同样是224G差分对
一组是粉色的 主要是9个switch tray芯片通过cartridge cable链接到36个GPU
另外一组是蓝色的 主要是nvl36的可scalable的方案的18个ospf口 供两个NVL36柜子互联用（162跟1.6T ACC）
swtich tray线经更粗 线材用的更贵 nvl36的方案 9个sw tray线材加一起总长度大概在2200~2600米
