Semicon大会结束差不多一个月，但AI硅光子互联热度不减，讨论非常多，业界的进展也很快，汇总如下：
1、AI集群互联的技术路线，导入到硅光子体系，必要性、充分性、紧迫性，均已经成为业界共识，没有异议。大模型对算力集群的要求与日俱增，尤其是OpenAI的o1发布会，算力的范式从训练为主倒向推理为主。而带宽密度、集群规模、功耗，这三个核心诉求是一个不可能三角，除了OIO/CPO，其他路线均无法满足既要又要还要的苛刻需求。
2、英伟达的GB200 NVL72频繁遇到问题，量产艰难，用实际案例证明铜电缆难以继续胜任。光进铜退，不再是讨论话题，而是现实的压力。
3、英伟达、AMD、Intel、博通等AI芯片巨头均将硅光互联，作为与对手拉开差距的差异化竞争利器，研发投入力度大。尤其是AMD，All in硅光，寄希望于通过硅光，实现在GPU领域的逆袭。
4、产业链消息表面，英伟达同时有五个硅光研发团队在并行攻关。
5、爱立信明确规划将在下一代无线接入网中使用CPO技术，实现室外手机基站无需散热风扇，大幅度提升系统可靠性。
6、博通在新加坡投产CPO封测工厂，预计2026年底量产。
7、Ayar Lab预计在2027年1月份实现百万通道/月规模的量产能力，目前正在做产线建设和设备招标。
8、台积电联合ANSYS与微软，将硅光子设计的仿真速度提升10倍，将大大缩短台积电在硅光技术路线上追赶的时间，加速硅光量产。
9、罗博特科即将完成对斐控的重组，成为世界性的硅光核心设备供应商，不管是技术，还是市占率，全球遥遥领先。
10、硅光产业的投资范式，与ASIC完全相反。硅光晶圆的投资和成本，只占30%，70%以上在封测环节。

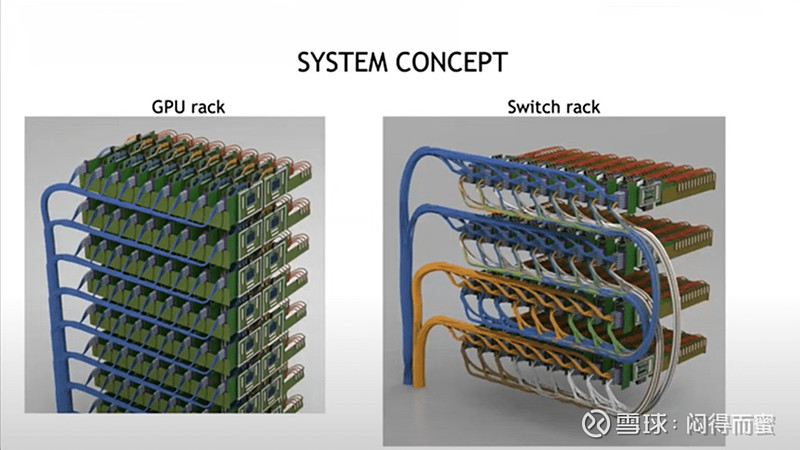

11、英伟达下一代GPU Rubin，硅光和铜缆同时考虑。英伟达强烈希望上硅光，取决于台积电的投产进度。不管用哪个方案，Rubin都会按照硅光互联体系改造架构，GPU和NVL Switch都会设计成插卡式的小模块，简化硬件系统。
产业化进度和投资机遇
一、悲观预期，CPO和OIO大规模量产时间在在2027年1月，如果台积电的技术攻关顺利，乐观的量产预期在2026年中，前后相差不超过半年。产业链在全力以赴，快马加鞭。
二、设备先行。设备交付的提前量在12个月，订单的提前量在18个月，资本市场的炒作提前量24个月。硅光的大规模设备开支从2025年H1开始，重组完成后的罗博特科将迎来爆发式增长。
