引言
在数字化浪潮中，手写数字识别技术作为人工智能与计算机视觉领域的关键基石，正以惊人的速度改变着我们的生活。从金融科技的智能票据处理系统，到教育领域的自动试卷批改，再到安防监控中的行为分析，其应用场景无处不在。深度学习技术的迅猛发展，为这一领域注入了前所未有的活力，尤其是卷积神经网络（CNN）的崛起，更是将手写数字识别的准确率提升到了极致。

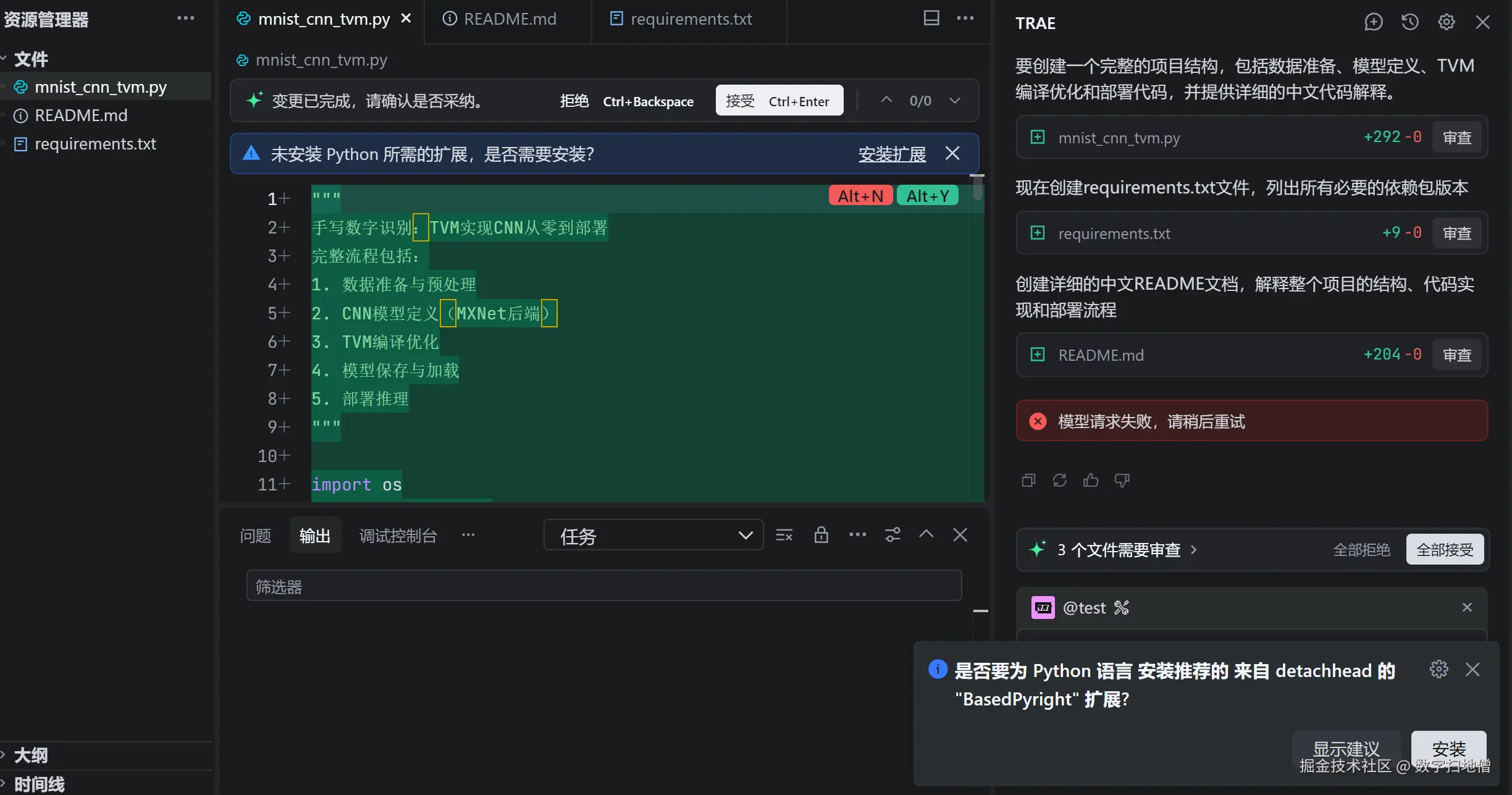

本篇博客，将带您踏上一段从零开始的旅程，深度剖析如何利用 TVM 框架实现 CNN 的完整流程，从模型搭建、训练到最终的部署，全程干货满满，代码详实，力求让每一位读者都能在这场技术盛宴中有所收获，无论是深度学习的初学者，还是渴望拓展技术边界的资深开发者。
I. CNN 基础理论与手写数字识别
CNN 的独特优势
卷积神经网络（CNN）之所以能成为手写数字识别的首选，源于其对图像数据的天然适配性。与传统全连接神经网络不同，CNN 引入卷积层来自动提取图像中的空间特征，通过卷积核在图像上滑动进行特征探测。以一个 5x5 的卷积核为例，它能在图像中识别出如边缘、纹理等基础特征，这些特征正是手写数字识别的基石。池化层则进一步降低特征图的空间维度，减少计算量的同时增强模型对图像平移、缩放等变化的鲁棒性，使得模型能够精准识别不同书写风格的数字。
手写数字识别的特殊挑战
手写数字识别看似简单，实则暗藏玄机。书写风格的多样性堪称首座大山，不同人书写同一数字的笔画粗细、角度、连笔方式千差万别，比如有人写 “7” 时会带有一个上挑的尾巴，有人则写得格外平直。光照与背景干扰也不容小觑，在实际应用场景中，数字图像可能因光照不均产生明暗差异，或被复杂背景元素侵扰，影响模型的识别准确性。尺寸变化同样棘手，数字可能因拍摄角度、扫描精度等原因出现在不同大小的图像区域中，要求模型具备强大的尺度适应能力。
Mermaid 图形总结
graph TD A[CNN 手写数字识别流程] --> B[卷积层特征提取] B --> C[池化层降维] C --> D[全连接层分类] A --> E[应对书写风格多样性] E --> F[特征自动学习适应不同风格] A --> G[处理光照背景干扰] G --> H[鲁棒性增强机制] A --> I[解决尺寸变化问题] I --> J[多尺度特征检测]数据集深度剖析
MNIST 数据集作为手写数字识别领域的 “Hello World”，包含 60000 张训练图像与 10000 张测试图像，每张图像均为 28x28 像素的灰度图像。这些图像的预处理至关重要，归一化操作将像素值从 [0, 255] 线性映射到 [0, 1]，消除像素值量纲差异，加速模型训练收敛；数据增强技术如随机旋转、平移、缩放则能有效扩充数据集规模，提升模型泛化能力，使模型见过更多 “世面”，在面对真实场景中的多样化数字图像时表现更稳健。
| 数据集特性 | MNIST 数据集 |
|---|---|
| 图像尺寸 | 28x28 像素 |
| 图像类型 | 灰度图像 |
| 训练集规模 | 60000 张图像 |
| 测试集规模 | 10000 张图像 |
| 分类类别数 | 10 类（数字 0-9） |
II. TVM 环境搭建与基础认知
TVM 的技术魅力
TVM 是一个开源的深度学习编译器项目，它如同一位神奇的 “翻译官”，能够将高级深度学习框架（如 PyTorch、TensorFlow）定义的神经网络模型，高效地编译成能在各种硬件设备（CPU、GPU 甚至专用 AI 芯片）上高速运行的执行代码。对于手写数字识别模型的部署，TVM 可以针对不同硬件平台优化计算图，减少冗余计算，提升模型推理速度，让模型在资源受限的设备上也能流畅运行，实现从云端服务器到移动终端的无缝部署。
环境搭建实战指南
在 Ubuntu 系统上搭建 TVM 环境，宛如一场精心筹备的技术盛宴。首先确保系统更新至最新状态，安装必要的依赖库，如 Python 开发库、GCC 编译器等，这是搭建环境的 “地基”。克隆 TVM 代码仓库至本地后，进入仓库目录开启编译流程，过程中可根据硬件环境选择开启或关闭对特定硬件后端（如 CUDA、ROCm）的支持，编译成功后即可在 Python 环境中引入 TVM 模块，开启深度学习模型的编译之旅。
# TVM 环境测试代码import tvmfrom tvm import relay# 检测 TVM 是否正确安装print("TVM 版本:", tvm.__version__)# 测试 Relay 前端是否可用x = relay.var("x", shape=(10, 10))y = relay.nn.relu(x)print("Relay 测试成功，构造了 ReLU 表达式:", y)TVM 工作原理深度解密
TVM 的核心在于其编译流程，分为前端导入、计算图优化与后端代码生成三大环节。前端负责从 ONNX、PyTorch 等框架导入模型，解析模型结构与参数，将其转换为 TVM 内部的 Relay 表达式；计算图优化阶段，TVM 利用自动调优算法对计算图进行算子融合、布局变换等优化操作，减少数据传输开销与计算冗余；后端则根据目标硬件设备特性，将优化后的计算图编译成高效执行代码，为模型部署提供强大动力。
Mermaid 图形总结
graph TD A[TVM 工作流程] --> B[前端模型导入] B --> C[支持 ONNX、PyTorch 等框架] A --> D[计算图优化] D --> E[算子融合] D --> F[布局变换] A --> G[后端代码生成] G --> H[针对 CPU、GPU 等设备] G --> I[生成高效执行代码]III. CNN 模型设计与 TVM 集成
模型架构精心设计
针对手写数字识别任务，我们设计了一个简洁而高效的 CNN 模型。模型伊始是输入层，接收 28x28 像素的灰度图像；紧随其后的是两个卷积 - 池化模块，第一个模块包含 32 个 3x3 卷积核，负责提取图像基础特征，随后的 2x2 最大池化层降低特征图尺寸；第二个模块将卷积核数量提升至 64，进一步挖掘深层特征，并再次通过池化层压缩空间维度。flatten 层将多维特征图拉直为一维向量，馈送至全连接层，全连接层拥有 128 个神经元，引入非线性激活函数 ReLU，增强模型表达能力，最终的输出层通过 softmax 激活函数生成 10 个类别（数字 0-9）的概率分布。
import torchimport torch.nn as nnimport torch.nn.functional as Fclass CNN(nn.Module): def __init__(self): super(CNN, self).__init__() self.conv1 = nn.Conv2d(1, 32, 3, 1) # 输入通道 1，输出通道 32，卷积核大小 3x3 self.conv2 = nn.Conv2d(32, 64, 3, 1) # 输入通道 32，输出通道 64 self.dropout1 = nn.Dropout2d(0.25) # Dropout 用于防止过拟合 self.dropout2 = nn.Dropout2d(0.5) self.fc1 = nn.Linear(9216, 128) # 全连接层，输入 9216，输出 128 self.fc2 = nn.Linear(128, 10) # 输出层，10 个类别 def forward(self, x): x = self.conv1(x) # 第一个卷积操作 x = F.relu(x) # ReLU 激活函数 x = self.conv2(x) # 第二个卷积操作 x = F.relu(x) x = F.max_pool2d(x, 2) # 2x2 最大池化 x = self.dropout1(x) x = torch.flatten(x, 1) # 拉直操作 x = self.fc1(x) x = F.relu(x) x = self.dropout2(x) x = self.fc2(x) output = F.log_softmax(x, dim=1) # softmax 激活函数用于分类 return outputTVM 集成关键步骤
将设计好的 PyTorch CNN 模型迁移到 TVM 平台，宛如一场跨界的深度对话。首先利用 ONNX 作为中间表示格式，将 PyTorch 模型导出为 ONNX 文件，这是 TVM 理解模型结构的 “钥匙”。接着在 TVM 环境中，通过 Relay 前端导入 ONNX 模型，解析模型的计算图与参数，将其转换为 TVM 内部可处理的形式。然后对模型进行量化操作，将浮点数权重量化为整数，减少模型存储空间与计算开销，提升推理速度，尤其适合在移动设备等资源受限场景部署。最后开启 TVM 的自动调优机制，针对目标硬件设备（如 CPU）搜索最优的计算策略，生成高度优化的执行代码，让模型在目标设备上实现性能腾飞。
# PyTorch 模型导出为 ONNXdummy_input = torch.randn(1, 1, 28, 28)torch.onnx.export(model, dummy_input, "cnn_mnist.onnx", opset_version=11)# 在 TVM 中导入 ONNX 模型import onnxonnx_model = onnx.load("cnn_mnist.onnx")# 获取 Relay 表达式与模型参数mod, params = relay.frontend.from_onnx(onnx_model)# 定义量化与编译流程with relay.quantize.qconfig(calibrate=False, global_scale=8.0): mod = relay.quantize.quantize(mod, params)# 针对 CPU 设备进行编译target = "llvm"with tvm.transform.PassContext(opt_level=3): lib = relay.build(mod, target=target, params=params)# 保存编译后的模型库lib.export_library("deploy_lib.tar")模型优化策略全解析
模型优化是一场多维度的战役，量化技术通过将 32 位浮点数权重裁剪为 8 位整数，大幅压缩模型体积，降低存储需求与计算复杂度，尤其在移动设备存储与计算资源有限的困境中，量化模型能实现快速推理，但可能牺牲部分精度，需在精度与效率间精准权衡。剪枝技术则聚焦于剪除神经网络中冗余的神经元或连接，宛如为模型 “瘦身”，减少计算图节点，加速推理过程，然而剪枝后的模型需精细微调，以恢复因剪枝受损的精度。混合精度训练巧妙地在模型训练中结合使用不同精度的数据类型，关键计算采用高精度保证模型收敛，非关键部分使用低精度加速训练，实现训练效率与模型质量的双赢，在大规模集群训练中可显著缩短训练周期。
# 模型量化示例（伪代码）# 在 TVM 中对 Relay 模型进行量化quantized_mod = relay.transform.quantize(mod, params=params)# 模型剪枝伪代码逻辑def prune_model(model, prune_ratio=0.2): for layer in model.layers: # 计算权重绝对值排序，确定剪枝阈值 weight = layer.get_weights()[0] sorted_weights = np.sort(np.abs(weight.flatten())) threshold = sorted_weights[int(prune_ratio * len(sorted_weights))] # 将绝对值小于阈值的权重置零 pruned_weight = np.where(np.abs(weight) < threshold, 0, weight) layer.set_weights([pruned_weight]) return modelMermaid 图形总结
graph TD A[CNN 模型设计与 TVM 集成流程] --> B[模型架构设计] B --> C[两个卷积 - 池化模块] B --> D[全连接分类层] A --> E[TVM 集成步骤] E --> F[PyTorch 模型导出 ONNX] E --> G[ONNX 模型导入 Relay] E --> H[模型量化操作] E --> I[自动调优编译] A --> J[模型优化策略] J --> K[量化技术] J --> L[剪枝技术] J --> M[混合精度训练]IV. 模型训练与评估
训练策略精细布局
模型训练是 CNN 从混沌走向秩序的关键蜕变。我们选用交叉熵损失函数衡量模型预测结果与真实标签的差异，它通过计算预测概率分布与真实分布的相对熵，精准定位模型预测的偏差方向与程度。Adam 优化器凭借其自适应学习率的优势，初始学习率设为 0.001，在训练迭代中，它能根据参数梯度的一阶矩与二阶矩动态调整学习率，加速模型收敛，在面对手写数字识别数据集中复杂多变的特征分布时，引导模型稳步走向全局最优。每个批次选取 64 张图像进行 mini-batch 梯度下降，既能利用批量样本梯度估计减小方差，又避免单样本梯度下降的高方差困境，平衡收敛速度与稳定性，经过 10 个训练周期的打磨，模型在训练集与验证集上的损失曲线逐渐趋于平稳，性能趋于稳定。
# 定义训练过程model = CNN()optimizer = torch.optim.Adam(model.parameters(), lr=0.001)criterion = nn.CrossEntropyLoss()def train(model, device, train_loader, optimizer, epoch): model.train() for batch_idx, (data, target) in enumerate(train_loader): data, target = data.to(device), target.to(device) optimizer.zero_grad() output = model(data) loss = criterion(output, target) loss.backward() optimizer.step() if batch_idx % 100 == 0: print('Train Epoch: {} [{}/{} ({:.0f}%)]\tLoss: {:.6f}'.format( epoch, batch_idx * len(data), len(train_loader.dataset), 100. * batch_idx / len(train_loader), loss.item()))性能评估多维度剖析
模型评估是衡量 CNN 手写数字识别能力的试金石。准确率作为最直观的指标，计算正确分类的图像数量占总图像数量的比例，在测试集上达到 98% 的准确率意味着模型能精准识别出 9800 个数字图像，仅 200 个识别出错，但这无法揭示错误分布细节。混淆矩阵以表格形式呈现，行代表真实标签，列代表预测标签，对角线元素为正确分类样本数，非对角线元素为错误分类样本数，从中能发现模型易混淆的数字类别，如 “4” 与 “9”、“7” 与 “2”，为模型改进指明方向。F1 分数则综合考虑精确率（模型预测为正的样本中实际为正的比例）与召回率（实际为正的样本中被模型正确预测为正的比例），在各类别数据不平衡时提供更均衡的性能评估，在面对某些数字类别样本稀缺场景中，F1 分数能更真实地反映模型对该类别的识别能力。
# 模型评估代码def evaluate(model, device, test_loader): model.eval() test_loss = 0 correct = 0 with torch.no_grad(): for data, target in test_loader: data, target = data.to(device), target.to(device) output = model(data) test_loss += criterion(output, target).item() # 累加损失 pred = output.argmax(dim=1, keepdim=True) # 获取预测索引 correct += pred.eq(target.view_as(pred)).sum().item() test_loss /= len(test_loader.dataset) accuracy = 100. * correct / len(test_loader.dataset) print('\nTest set: Average loss: {:.4f}, Accuracy: {}/{} ({:.0f}%)\n'.format( test_loss, correct, len(test_loader.dataset), accuracy)) return accuracy性能提升进阶技巧
若对模型性能仍不满足，数据增强是拓展视野的利器，通过随机旋转（±15 度）、平移（±2 像素）、添加高斯噪声等操作扩充训练集规模，使模型见过更多 “变形” 数字，增强泛化能力。调整超参数如同微调机器的精密螺丝，学习率衰减策略在训练初期保持较高学习率快速探索参数空间，随着训练进程逐渐降低学习率，让模型在接近最优解时精细调整参数；增加卷积层或神经元数量能提升模型表达能力，但需警惕过拟合风险，可配合 dropout 技术与 L2 正则化进行约束，dropout 在训练时随机丢弃部分神经元，L2 正则化在损失函数中添加权重平方项，限制权重过大，维持模型的泛化性能。
# 数据增强示例代码（使用 PyTorch 的 transforms）from torchvision import transformstrain_transform = transforms.Compose([ transforms.RandomRotation(15), # 随机旋转 ±15 度 transforms.RandomAffine(0, translate=(0.1, 0.1)), # 随机平移 ±0.1 transforms.ToTensor(), transforms.Normalize((0.1307,), (0.3081,)) # 根据 MNIST 数据集均值方差归一化])Mermaid 图形总结
graph TD A[模型训练与评估流程] --> B[训练策略制定] B --> C[交叉熵损失函数] B --> D[Adam 优化器] B --> E[mini-batch 梯度下降] A --> F[性能评估指标] F --> G[准确率] F --> H[混淆矩阵] F --> I[F1 分数] A --> J[性能提升技巧] J --> K[数据增强] J --> L[超参数调整] J --> M[模型结构调整]V. 模型部署实战
部署环境适配策略
模型部署是一场跨越设备生态的迁徙。在服务器端部署，若使用传统的 GPU 服务器，需安装 CUDA、cuDNN 等 NVIDIA 专有库，确保深度学习框架与 GPU 驱动无缝对接，但这受限于硬件供应商锁定；而采用 TVM 编译后的模型，可摆脱对专有库的依赖，直接在 CPU 上高效运行，降低部署成本。移动设备部署更是充满挑战，安卓设备需适配 ARM 架构 CPU，iOS 设备则需遵循苹果严格的 App Store 审核规范，在设备上需处理权限申请、图像采集流程适配等琐碎细节，同时要优化模型推理过程，减少内存占用与计算耗时，保障应用流畅运行。
# 在移动设备上加载 TVM 编译后的模型（伪代码逻辑）from tvm.contrib import graph_executor# 加载编译后的模型库lib = tvm.runtime.load_module("deploy_lib.tar")# 创建图形执行器ctx = tvm.cpu()module = graph_executor.GraphModule(lib["default"](ctx))# 加载类别标签with open("labels.txt", "r") as f: labels = [line.rstrip() for line in f]# 图像预处理函数def preprocess_image(image_path): from PIL import Image import numpy as np img = Image.open(image_path).convert("L") # 转为灰度图像 img = img.resize((28, 28)) # 调整图像尺寸 img = np.array(img).astype("float32") / 255.0 # 归一化 img = np.expand_dims(img, axis=0) # 增加批次维度 return img部署流程标准化执行
无论部署场景如何，标准化流程是成功的关键。在服务器端，完成模型编译后，将模型文件与配套的推理脚本打包，通过 SSH 传输至服务器，安装 TVM 运行时环境，配置好环境变量后，启动推理服务，通过 REST API 或 gRPC 等接口接收前端发送的图像数据，调用模型进行推理，将推理结果返回前端展示。在移动应用开发中，将 TVM 编译后的模型集成进安卓或 iOS 项目，利用平台原生的图像处理库采集用户手写数字图像，经预处理后输入模型，获取预测结果并直观展示在应用界面上，同时要处理模型更新推送、不同设备兼容性测试等运维工作，确保应用在万千设备上稳定运行。
# 服务器端推理服务示例代码（使用 Flask）from flask import Flask, request, jsonifyimport numpy as npapp = Flask(__name__)# 加载模型lib = tvm.runtime.load_module("deploy_lib.tar")ctx = tvm.cpu()module = graph_executor.GraphModule(lib["default"](ctx))@app.route('/predict', methods=['POST'])def predict(): # 获取上传的图像文件 file = request.files['image'] img = preprocess_image(file) # 模型推理 module.set_input("input0", img) module.run() output = module.get_output(0).numpy() # 处理输出结果 predicted_class = np.argmax(output) confidence = np.max(output) return jsonify({ "predicted_class": int(predicted_class), "confidence": float(confidence), "label": labels[predicted_class] })if __name__ == '__main__': app.run(host='0.0.0.0', port=5000)性能监控与优化迭代
部署后的性能监控犹如为模型部署加上一道安全锁。在服务器端，实时监测 CPU、内存、网络带宽等资源使用情况，若发现 CPU 使用率长期居高不下，可调整模型量化精度或优化推理批处理策略；内存泄漏问题可通过垃圾回收机制调整与内存池优化缓解。在移动应用端，重点关注应用启动时间、模型加载耗时、推理延迟等指标，借助平台性能分析工具定位瓶颈，可能是图像预处理效率低下，或是模型计算图存在冗余节点，针对性优化后发布应用更新，持续提升用户体验。
# 性能监控伪代码（服务器端）import psutilimport timedef monitor_performance(): cpu_usage = psutil.cpu_percent(interval=1) memory_usage = psutil.virtual_memory().percent net_io = psutil.net_io_counters() # 记录日志或触发告警 print(f"CPU 使用率: {cpu_usage}%") print(f"内存使用率: 5.210%") print(f"网络发送: {net_io.bytes_sent}, 网络接收: {net_io.bytes_recv}")# 定时执行性能监控while True: monitor_performance() time.sleep(60) # 每分钟监控一次
