本文详细介绍了在复杂关键模型部署 Pipeline 中，量化后生成的HBM模型在板端部署前的验证与检查流程。文章重点梳理并阐述了用于HBM模型验证和检查的API，包括如何查看HBM属性（如描述信息、架构、可视化）、获取和修改模型输入输出的描述信息，以及Python端进行HBM模型推理的两种方式：feed接口和推荐的hbm_infer工具。通过具体的代码示例，帮助开发者理解并掌握这些API的使用，以确保模型部署的顺利进行。

📦 **HBM模型属性概览**：通过`hbdk4.compiler.Hbm`接口，可以获取HBM模型的多种属性，如`desc`（模型描述信息，包含版本、名称等，需结合UCP的`hbDNNGetModelDesc`使用）、`march`（模型架构，如nash-e、Nash-m）以及`visualize`（可视化模型结构）。同时，`func`对象提供了`flatten_inputs`和`flatten_outputs`用于获取输入输出的名称、类型等详细信息，`feed`接口则用于Python端进行模型推理。

📊 **输入输出信息获取与修改**：文章展示了如何通过`func.flatten_inputs`和`func.outputs`获取模型的输入输出张量信息，并打印其名称、有效形状、数据类型及描述。关键在于`desc`属性的获取与修改，可以通过`func.staged_desc`、`input.staged_desc`、`output.staged_desc`来更新模型的描述信息，并使用`m.save_by_staged_info()`保存修改后的模型，从而实现模型元信息的定制化。

🚀 **Python端HBM模型推理**：提供了两种Python端推理HBM模型的方法。第一种是调用编译器的`feed`接口，支持X86本地推理和远程板端推理，但速度相对较慢，适合单帧推理。第二种是推荐使用`hbm_infer`工具，通过RPC会话连接开发板进行推理，在网络条件良好时速度更快，是更优的选择。文章提供了两种方式的详细代码示例，包括数据加载、输入构造和时间统计。

💡 **模型验证与部署保障**：在模型部署到板端之前，进行一致性验证和检查是确保准确稳定运行的关键步骤。通过上述API，开发者可以深入了解模型的结构和元信息，并进行必要的调整，从而有效避免预测不准、系统崩溃等潜在问题，为模型的顺利部署奠定坚实基础。

一、前言

在复杂关键的模型部署 Pipeline 中，浮点模型量化后生成用于板端部署的 hbm 模型，这是部署重要节点，承载适合板端运行的参数与结构信息。

部署 hbm 模型到板端前，需进行一致性验证和检查，以确保其准确稳定运行，避免预测不准、系统崩溃等问题。

为完成验证和检查，会借助专门工具与 API。

本帖将详细介绍和整理用于 hbm 模型验证和检查的 API，助大家理解使用，保障模型部署顺利。

二、API 介绍

2.1 hbm 属性总体介绍

编译器的 Hbm 接口中封装了 hbm 模型的相关属性，我们可以使用以下代码查看：

from hbdk4.compiler import Hbmhbm_file = "model.hbm"module = Hbm(hbm_file)func=module[0]print(dir(module))print(dir(func))print("--"*20)

此时输出 module 的属性如下：

#module的属性['_Hbm__handle', '_Hbm__hbrt4_disas', '_Hbm__object_to_staged_desc', '_Hbm__object_to_staged_name', '__class__', '__delattr__', '__dict__', '__dir__', '__doc__', '__eq__', '__format__', '__ge__', '__getattribute__', '__getitem__', '__gt__', '__hash__', '__init__', '__init_subclass__', '__le__', '__lt__', '__module__', '__ne__', '__new__', '__reduce__', '__reduce_ex__', '__repr__', '__setattr__', '__sizeof__', '__str__', '__subclasshook__', '__weakref__', '_get_staged_desc_by_bind_obj', '_get_staged_name_by_bind_obj', '_set_staged_desc_by_bind_obj', '_set_staged_name_by_bind_obj', 'desc', 'file_name', 'functions', 'graph_groups', 'graphs', 'march', 'march_name', 'save_by_staged_info', 'staged_desc', 'toolkit_version', 'visualize']

这里重点介绍常用到的属性：

desc：模型的描述信息，可以存放在部署端需要用到的模型版本、name、任务等属性信息，部署时需要结合 UCP 的hbDNNGetModelDesc进行使用；

march：模型的架构信息，即 nash-e，nash-m 等；

visualize：可视化 hbm 模型

此时输出 func 的属性如下：

#func的属性['_Graph__flatten_inputs', '_Graph__flatten_outputs', '_Graph__handle', '_Graph__hbm_parent', '__call__', '__class__', '__delattr__', '__dict__', '__dir__', '__doc__', '__eq__', '__format__', '__ge__', '__getattribute__', '__getitem__', '__gt__', '__hash__', '__init__', '__init_subclass__', '__le__', '__lt__', '__module__', '__ne__', '__new__', '__reduce__', '__reduce_ex__', '__repr__', '__setattr__', '__sizeof__', '__str__', '__subclasshook__', '__weakref__', '_extract_variable_data_from_file', '_get_inputs_outputs_from_snapshot', '_in_tree_spec', '_launch', '_out_tree_spec', '_process_inputs', '_run_model_on_bpu_board', '_tupled_inputs', '_verify_result', 'desc', 'feed', 'flatten_inputs', 'flatten_outputs', 'inputs', 'internal_desc', 'name', 'nodes', 'outputs', 'pickle_object', 'staged_desc', 'staged_name', 'support_pytree', 'toolkit_version', 'unique_id', 'unpickle_object'

flatten_inputs/flatten_output：获取输入输出，其中输入输出的 name，type 等信息需要依赖此属性，兼容 pytree；

feed：用于 hbm 的 python 端推理，feed 的输入为 dict；

下面将以详细的代码来介绍这些接口的使用。

2.2 hbm 输入输出信息获取

from hbdk4.compiler import Hbmdef print_tensor_info(tensor_list, title):    print(f"\n===== {title} =====")    for i, tensor in enumerate(tensor_list):        print(f"\n[{title[:-1]} {i}]")        print(f"  Name        : {tensor.name}")        print(f"  Valid Shape : {tensor.type.shape}")        print(f"  Tensor Type : {tensor.type.np_dtype}")        print(f"  Description : {tensor.desc}")        print(f"  Strides     : {tensor.type._strides}")def main(model_path):    # 加载模型    module = Hbm(model_path)    func = module[0]    # 打印模型基本信息    print("====== Model Info ======")    print(f"Model Name : {func.name}")    print(f"Description: {func.desc}")    # 打印输入信息    print_tensor_info(func.flatten_inputs, "Inputs")    # 打印输出信息    print_tensor_info(func.outputs, "Outputs")    # 可视化模型结构（弹出图形界面）    print("\nLaunching model visualization...")    module.visualize()if __name__ == "__main__":    model_path = "model.hbm"  # 替换为你的模型路径    main(model_path)

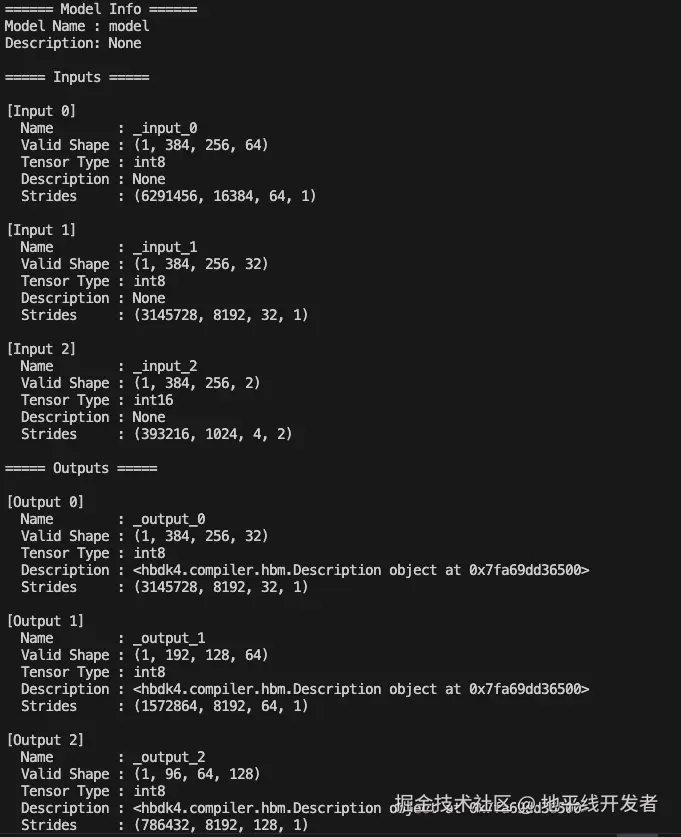

输出页面如下所示：

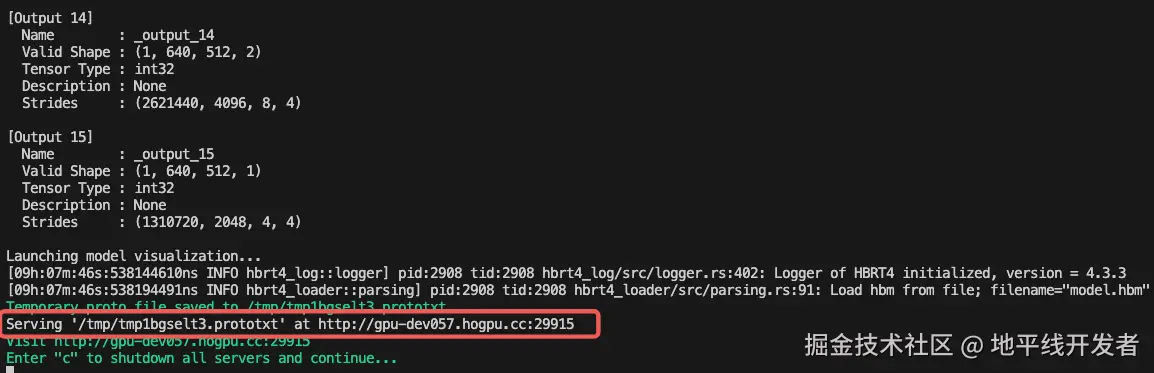

其中 hbm 的可视化可点击下图中的端口在线使用 netron 打开：

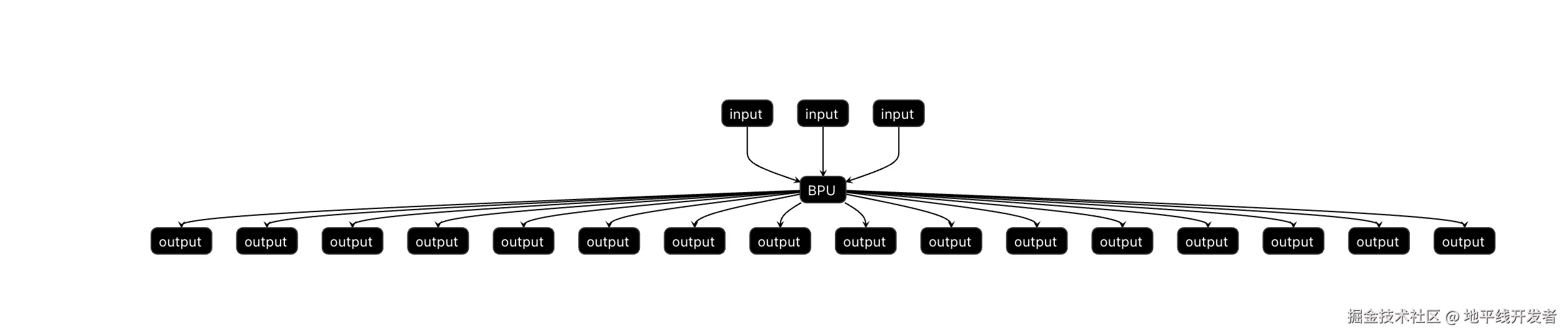

hbm 可视化页面：

可以看出 hbm 模型是全 BPU 的。

2.3 hbm desc 信息获取与修改

from hbdk4.compiler import Hbmdef get_desc_safe(desc):    """安全获取 desc 内容，支持 None、str、bytes 类型"""    if desc is None:        return "(no description)"    if hasattr(desc, "data"):        return desc.data    return str(desc)  # 防止是 str 类型直接传进来def print_model_info(hbm_path, title):    m = Hbm(hbm_path)    func = m.functions[0]    print(f"\n{'--'*20}{title}{'--'*20}")    print(f"Model desc       : {get_desc_safe(func.desc)}")    print(f"Input[0] desc    : {get_desc_safe(func.inputs[0].desc)}")    print(f"Output[0] desc   : {get_desc_safe(func.outputs[0].desc)}")    return mdef update_model_desc(m):    func = m.functions[0]    func.staged_desc = "multitask v1.0"    func.inputs[0].staged_desc = b"Y input of 1x384x256x64"    func.outputs[0].staged_desc = b"bbox output"def main():    original_file = "model.hbm"    updated_file = "updated.hbm"    # 1. 打印初始描述信息    m = print_model_info(original_file, "Initial model desc info")    # 2. 更新 staged_desc 信息并保存    update_model_desc(m)    m.save_by_staged_info(updated_file)    # 3. 读取保存后的模型并打印描述信息    print_model_info(updated_file, "Model desc after edit")if __name__ == "__main__":    main()

打印修改前后的 desc 信息：

从打印的页面可以看出，hbm 模型、inputs[0]、outputs[0]的 desc 信息已经修改完成。

2.4 python 端推理 hbm

目前使用 python 端推理 hbm 有两种方式：

调用编译器的 feed 推理接口，这种方式支持 X86 端和远程连接开发板进行推理，但是速度比较慢，仅适用于单帧推理；

使用 hbm_infer 工具远程连接开发板进行推理，在网络环境良好的情况下，这种方式推理速度比较快，优先推荐这种方式。

hbm_infer 工具请联系地平线技术支持人员获取。

下面会以简单的示例来演示两种推理方式的使用。

2.4.1 feed 接口

from hbdk4.compiler import Hbmimport numpy as npimport pickleimport time# 模型和数据路径hbm_path = "./model.hbm"input_pkl_path = "data.pkl"# 加载 HBM 模型hbm_model = Hbm(hbm_path)func = hbm_model.functions[0]input_names = func.flatten_inputs# 加载输入数据with open(input_pkl_path, 'rb') as f:    load_data = pickle.load(f)# 构造输入字典input_data = {}for i, input_tensor in enumerate(input_names):    input_data[input_tensor.name] = load_data[i].cpu().numpy()# X86 本地推理start_x86 = time.time()hbm_x86_output = hbm_model[0].feed(input_data)end_x86 = time.time()print(f"X86 inference time: {end_x86 - start_x86:.4f} seconds")# 板端远程推理start_board = time.time()hbm_board_output = hbm_model[0].feed(input_data, remote_ip="xx.xx.xx.xx")end_board = time.time()print(f"Board inference time: {end_board - start_board:.4f} seconds")

2.4.2 hbm_infer（推荐）

from hbdk4.compiler import Hbmimport numpy as npimport pickleimport timefrom hbm_infer.hbm_rpc_session_flexible import (    HbmRpcSession, init_server, deinit_server, init_hbm, deinit_hbm)def main():    hbm_path = "./model.hbm"    input_pkl_path = "data.pkl"    remote_ip = "xx.xx.xx.xx"    # 初始化 HBM RPC 服务与模型    hbm_rpc_server = init_server(host=remote_ip)  # 注意需要 root 权限    hbm_handle = init_hbm(hbm_rpc_server=hbm_rpc_server, local_hbm_path=hbm_path)    hbm_model = HbmRpcSession(hbm_handle=hbm_handle, hbm_rpc_server=hbm_rpc_server)    print("========= BEGIN test_validate =========")    # 获取输入名称    input_names = Hbm(hbm_path)[0].flatten_inputs    # 加载输入数据    with open(input_pkl_path, 'rb') as f:        load_data = pickle.load(f)    # 构造输入数据字典    input_data = {        input_tensor.name: load_data[i].cpu().numpy()        for i, input_tensor in enumerate(input_names)    }    # 推理 + 时间统计    start_time = time.time()    hbm_arrch64_outputs = hbm_model(input_data)    end_time = time.time()    print(f"Inference time on AArch64 board: {end_time - start_time:.4f} seconds")if __name__ == "__main__":    main()
