Tinyflow实现AI流程编排(实战篇)

背景：打造AI智能体，加速企业AI应用建设

此次从入门到实战，框架若依plus，JDK17，SpringBoot版本3.4.1

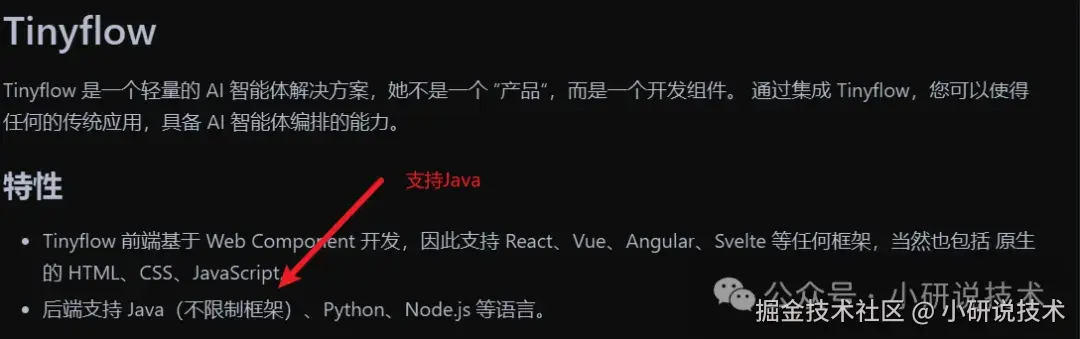

Tinyflow介绍

Tinyflow支持Java，引入对应的依赖即可；同时也支持前端，如Vue、React，一个好用的组件！

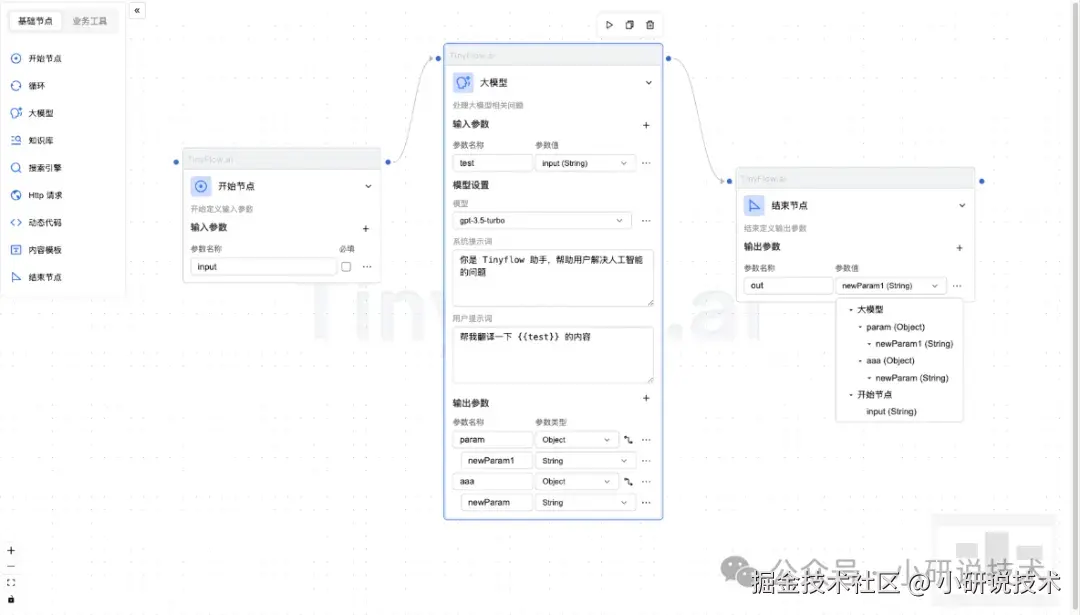

智能体编排类似Dify、Coze的工作流，支持自定义节点

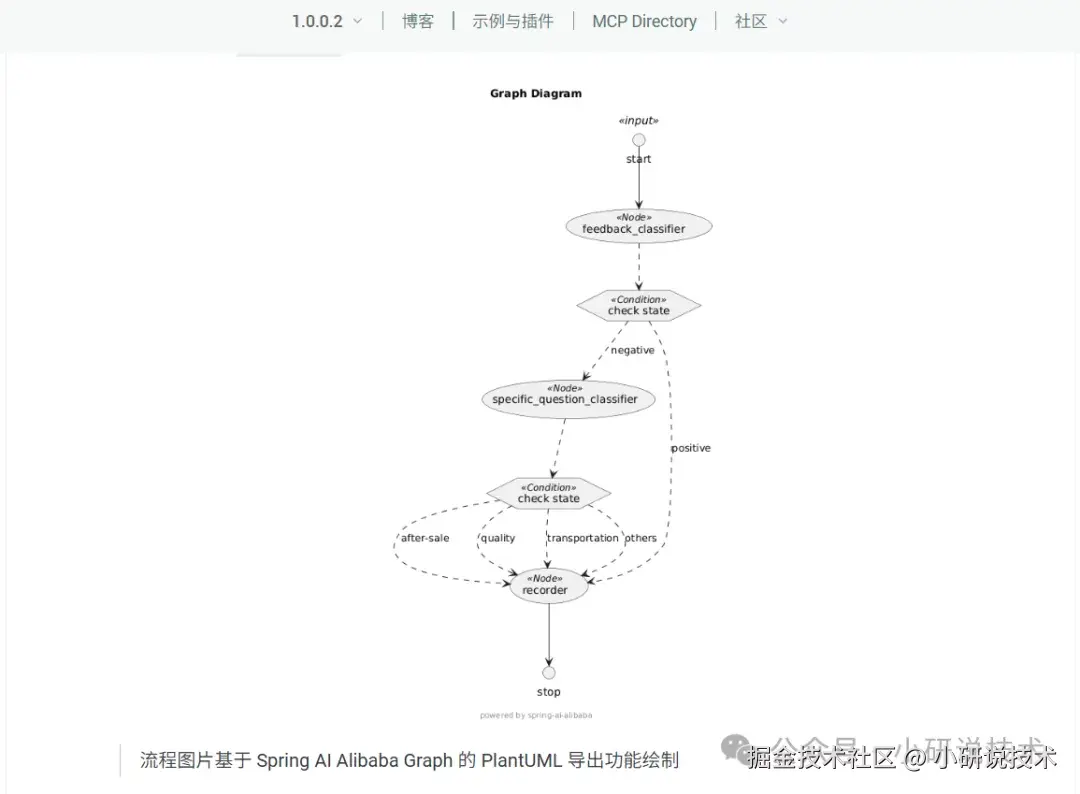

Spring AI Alibaba也支持工作流搭建，基于Spring AI Alibaba Graph实现，但还在完善阶段！

demo版

需要源码加入技术群获取！

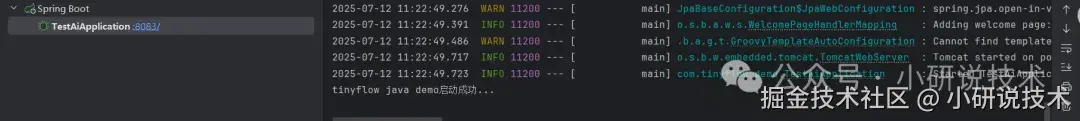

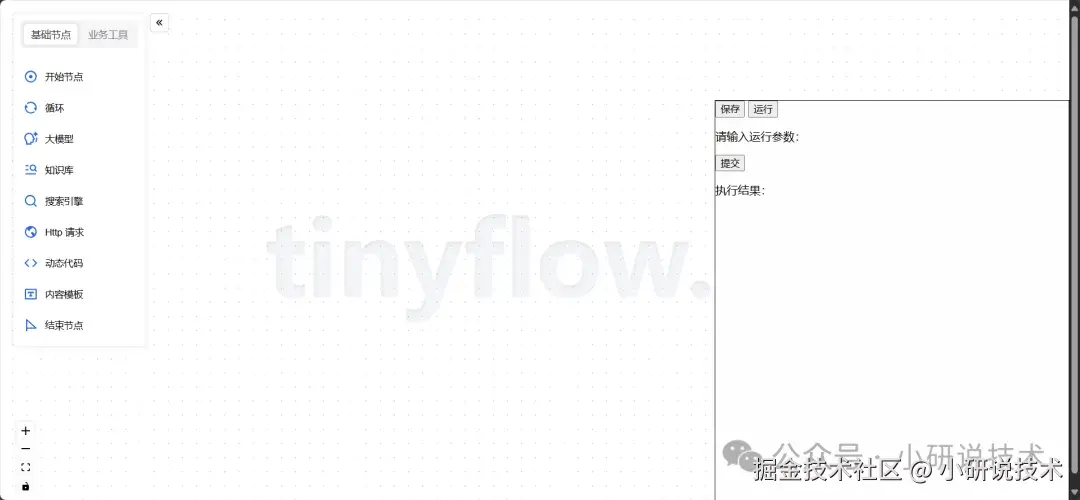

启动成功后，浏览器访问“http://localhost:port”

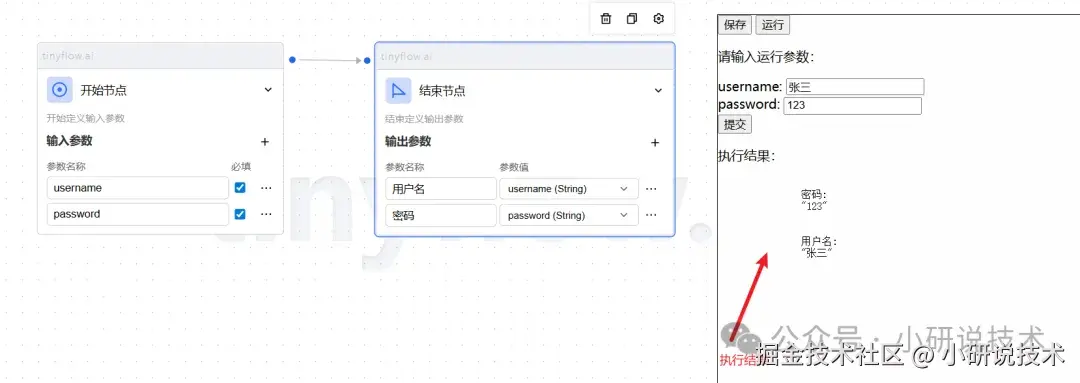

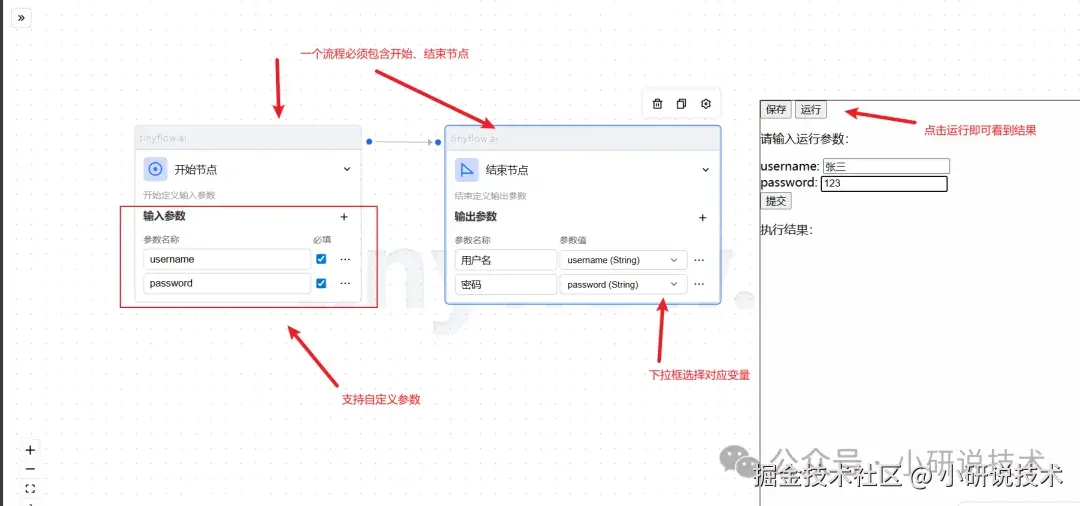

新增节点并测试

点击运行

点击保存

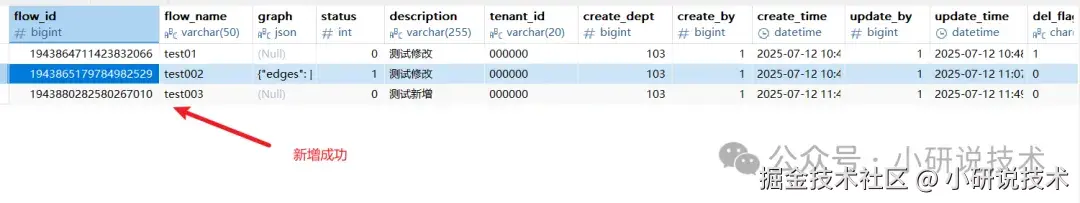

表中成功插入数据，执行成功！

结果解析

{"nodes": [{"id": "node_CVKeWeJL8jn5cGr4","position": {"x": -83,"y": 67},"data": {"title": "开始节点","description": "开始定义输入参数","expand": true,"parameters": [{"name": "username","dataType": "String","refType": "input","id": "YtkNFKFFC5hh4zAh","required": true}, {"name": "password","dataType": "String","refType": "input","id": "YW0JonLnPtsDVRlp","required": true}]},"type": "startNode","selected": false,"measured": {"width": 305,"height": 238},"dragging": false}, {"id": "node_Lmg446ujJkBFTq7s","position": {"x": 333,"y": 68},"data": {"title": "结束节点","description": "结束定义输出参数","expand": true,"outputDefs": [{"name": "用户名","dataType": "String","refType": "ref","id": "0FqjBTXWXwmNHvOm","ref": "node_CVKeWeJL8jn5cGr4.username"}, {"name": "密码","dataType": "String","refType": "ref","id": "jdXNtiAiLAqP1uto","ref": "node_CVKeWeJL8jn5cGr4.password"}]},"type": "endNode","selected": true,"measured": {"width": 368,"height": 238},"dragging": false}],"edges": [{"markerEnd": {"type": "arrowclosed","width": 20,"height": 20},"source": "node_CVKeWeJL8jn5cGr4","target": "node_Lmg446ujJkBFTq7s","id": "p1QfMcJuAkHG9XN7","selected": false}],"viewport": {"x": 269.9146606773976,"y": 109.93970251055521,"zoom": 0.8705505632961242}}

完整的json结构，非常友好！

步骤一：引入依赖

[1]pom.xml

<tinyflow.version>1.0.8</tinyflow.version>

引入版本

<dependency>    <groupId>dev.tinyflow</groupId>    <artifactId>tinyflow-java-core</artifactId>    <version>${tinyflow.version}</version></dependency>

步骤二：表设计

[2]ai_workflow

CREATE TABLE `ai_workflow` (  `flow_id` bigint NOT NULL COMMENT '流程id',  `flow_name` varchar(50) DEFAULT NULL COMMENT '流程名称',  `graph` json DEFAULT NULL COMMENT '节点数据',  `status` int DEFAULT '0' COMMENT '状态 0->草稿 1->发布',  `description` varchar(255) DEFAULT NULL COMMENT '描述内容',  `tenant_id` varchar(20) DEFAULT NULL COMMENT '租户id',  `create_dept` bigint DEFAULT NULL COMMENT '创建部门',  `create_by` bigint DEFAULT NULL COMMENT '创建者',  `create_time` datetime DEFAULT NULL COMMENT '创建时间',  `update_by` bigint DEFAULT NULL COMMENT '更新者',  `update_time` datetime DEFAULT NULL COMMENT '更新时间',  `del_flag` char(1) DEFAULT '0' COMMENT '删除标志（0代表存在 2代表删除）',  PRIMARY KEY (`flow_id`)) COMMENT='AI流程编排';

步骤三：代码生成

下载后，拷贝到对应的目录即可

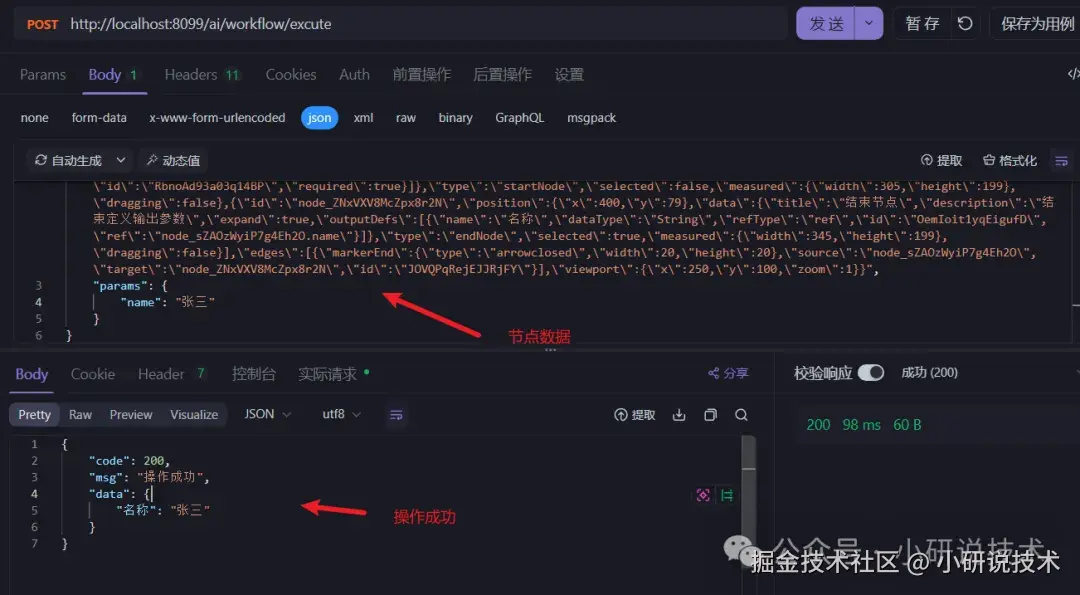

步骤四：执行流程接口

[3]AiWorkflowController

@PostMapping("/excute")public R<Map<String, Object>> excute(@RequestBody AiWorkflowExcuteBo bo) {      return R.ok(aiWorkflowService.excute(bo));}

[4]IAiWorkflowService

 /**      * 执行流程      *      * @param bo      * @return      */     Map<String, Object> excute(AiWorkflowExcuteBo bo);

[5]AiWorkflowServiceImpl

 @Override public Map<String, Object> excute(AiWorkflowExcuteBo bo)  {            "请加入技术群获取"     }

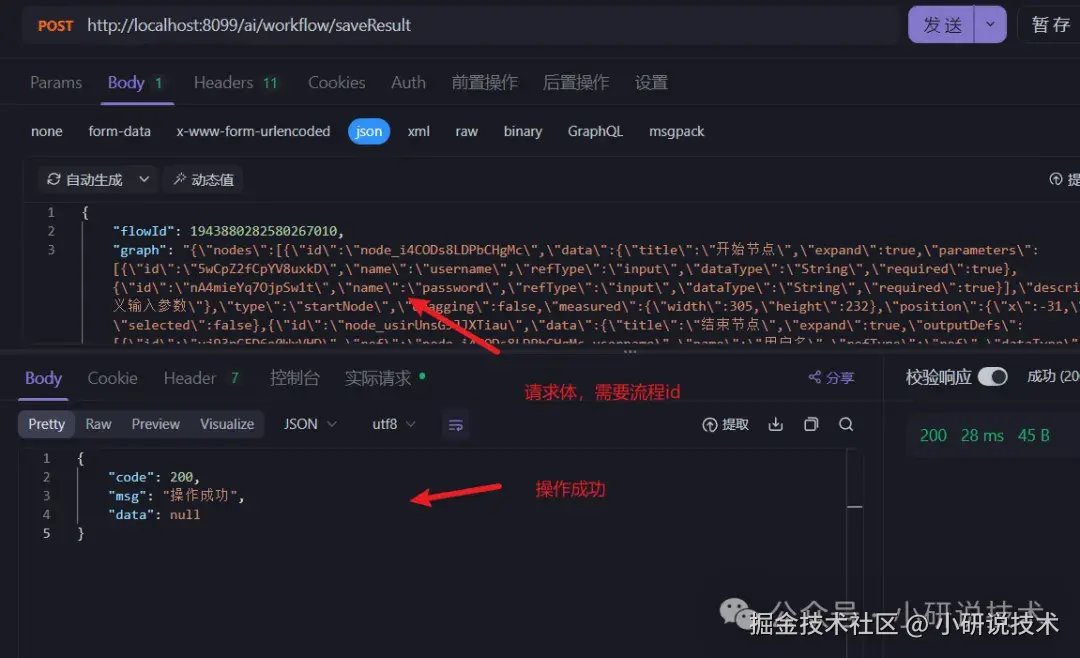

步骤五：保存结果接口

[3]AiWorkflowController

  /**  * 保存结果       *       * @param bo       * @return       */      @PostMapping("/saveResult")      public R<Void> saveResult(@RequestBody AiWorkflowBo bo)   {       return toAjax(aiWorkflowService.saveResult(bo));      }

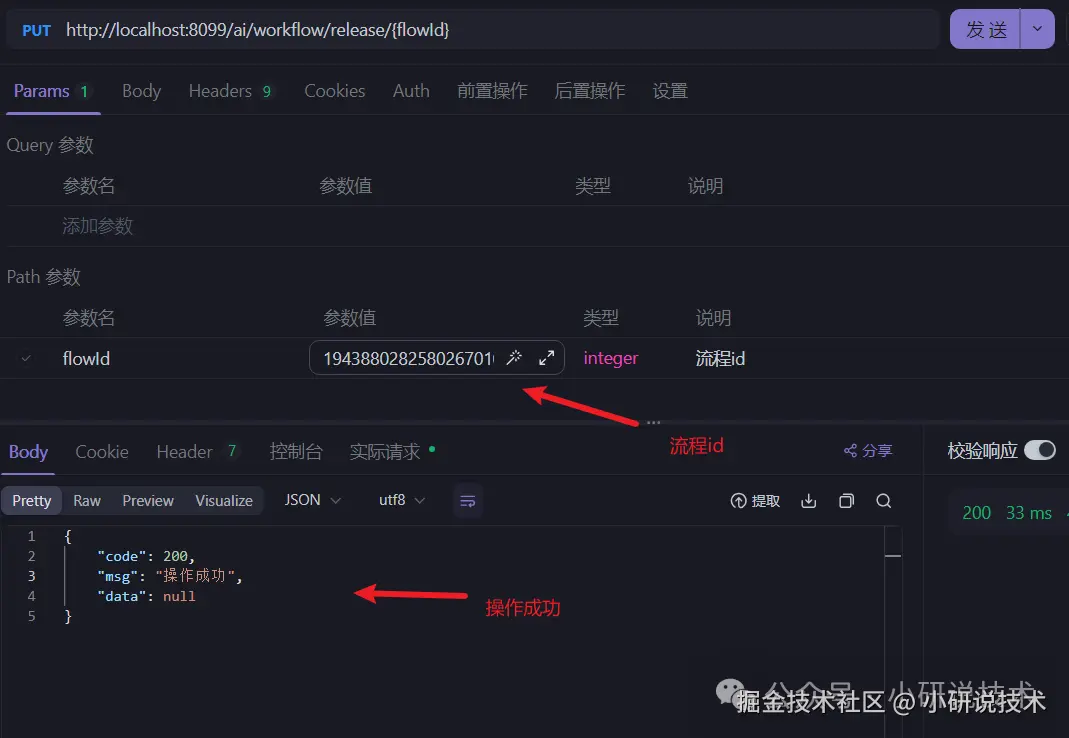

步骤六：发布流程接口

[3]AiWorkflowController

 /**      * 发布流程      *      * @param flowId 流程id      * @return      */     @PutMapping("/release/{flowId}")     public R<Void> release(@PathVariable("flowId") Long flowId)  {     return toAjax(aiWorkflowService.release(flowId));     }

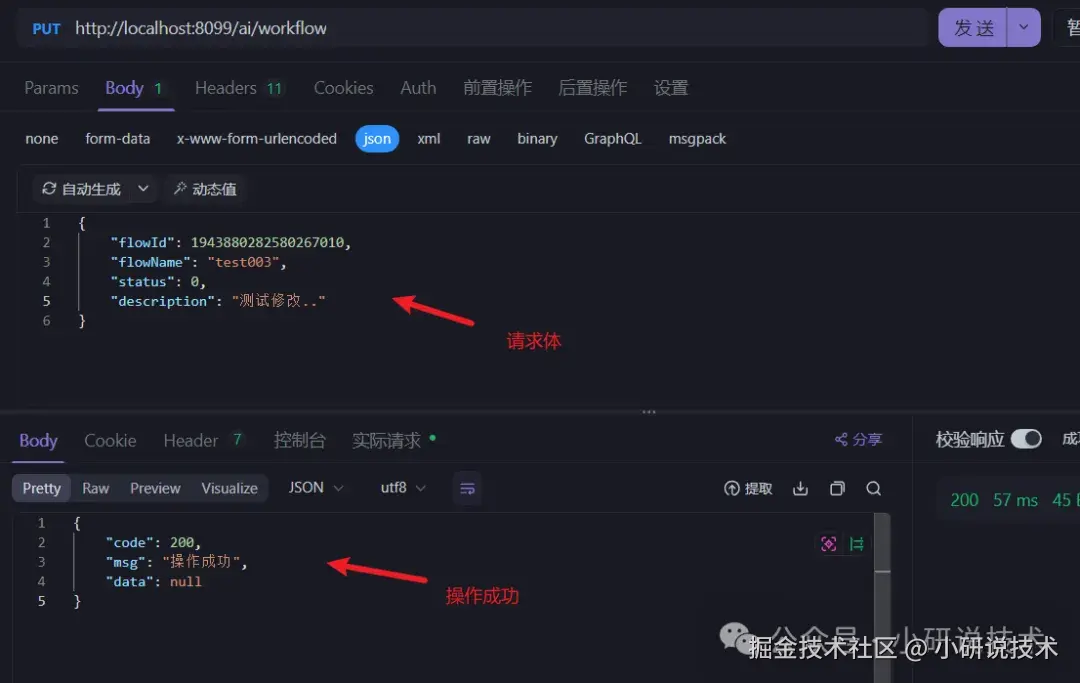

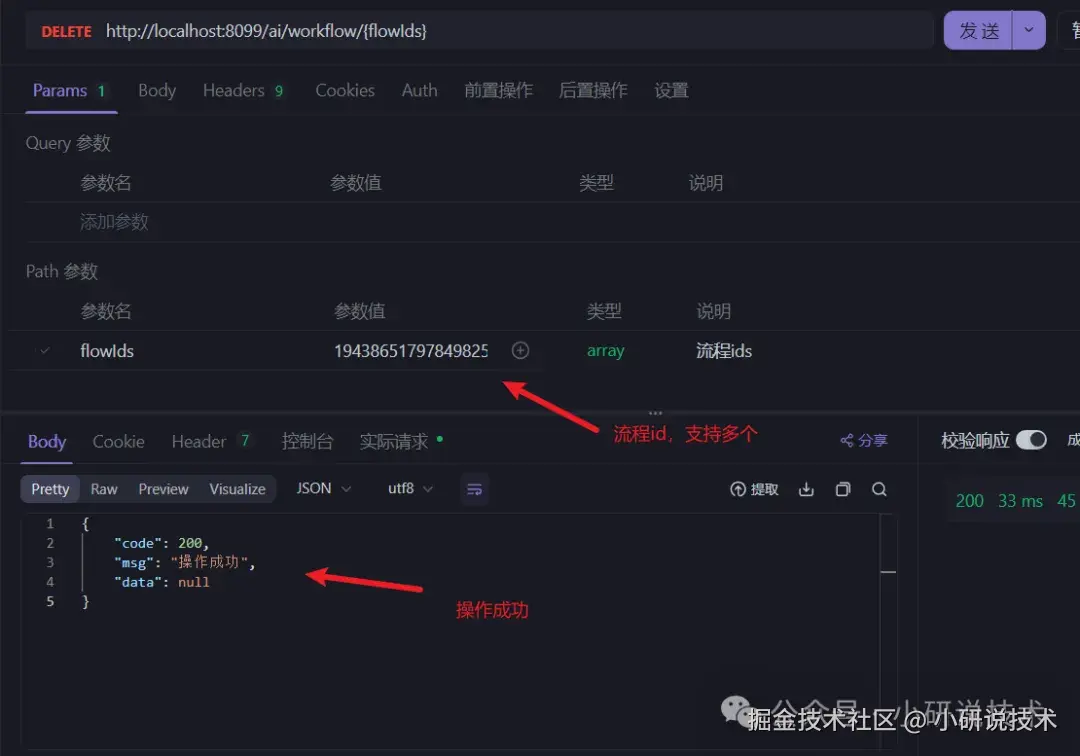

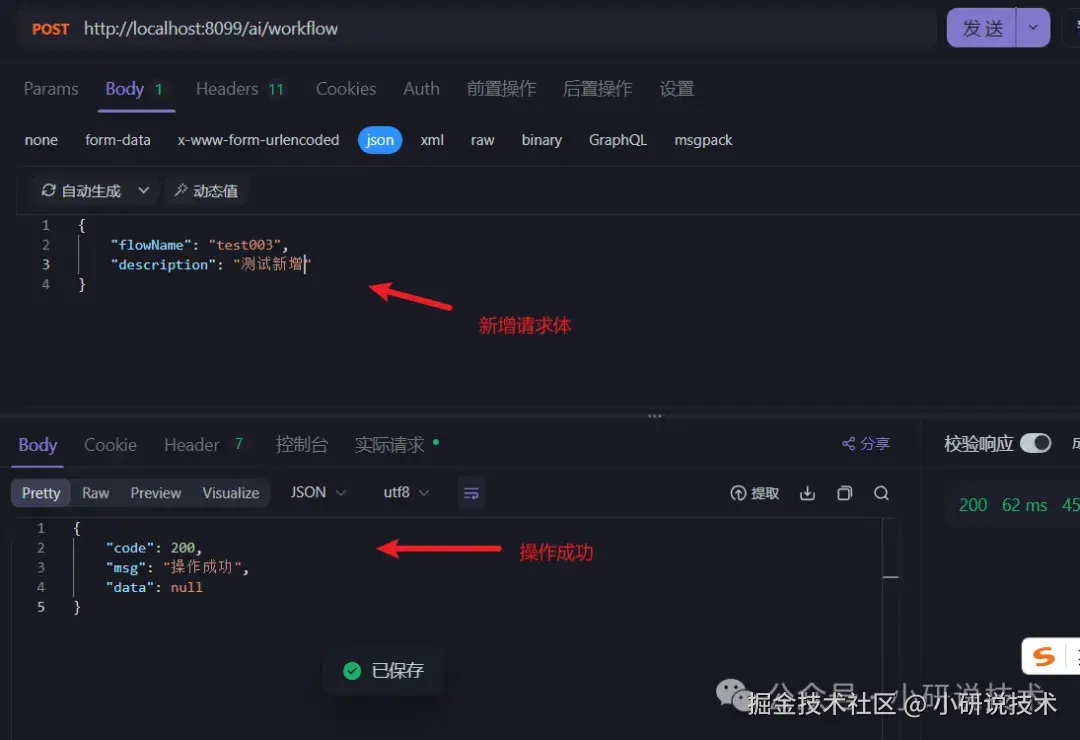

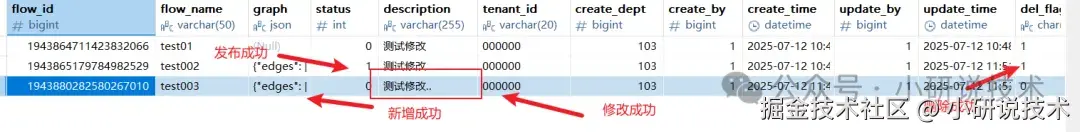

步骤七：功能测试

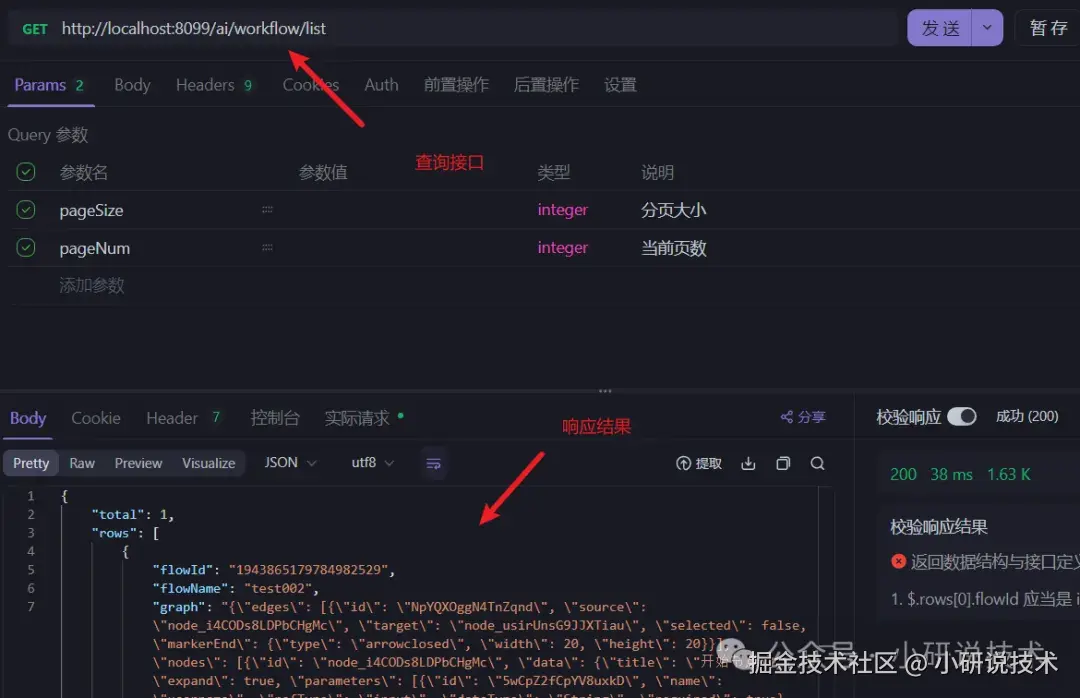

查询接口

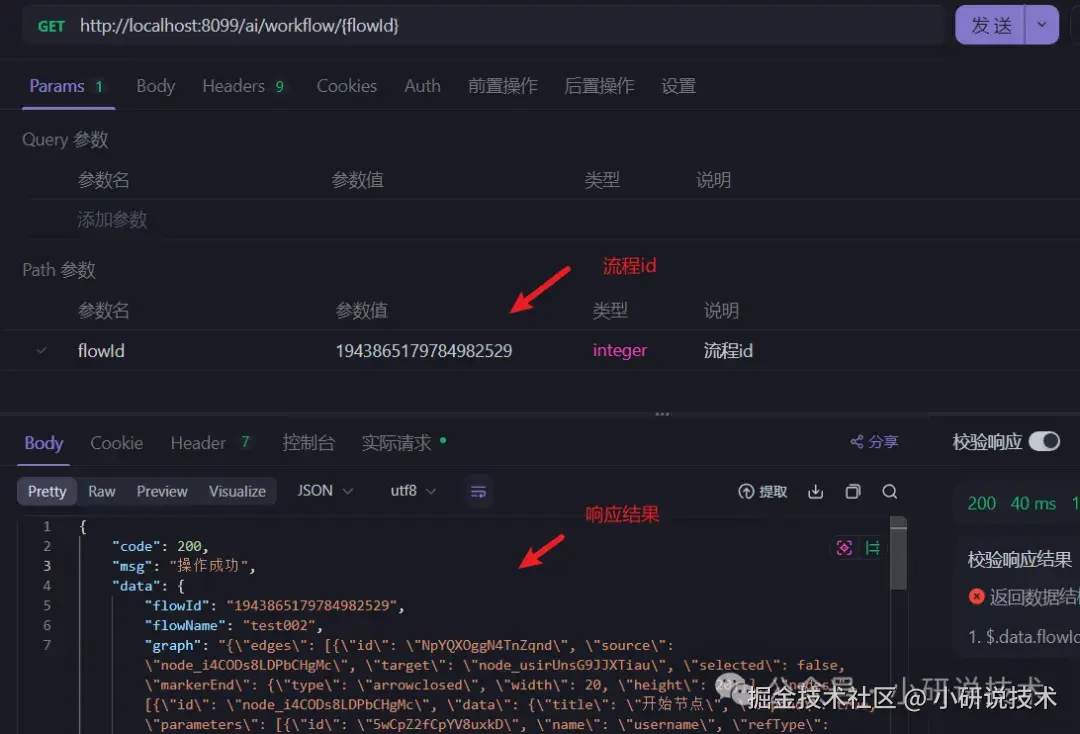

流程详情接口
