本文深入探讨了LLMOps工作流引擎的设计与应用。从蜂巢架构的模块解耦、统一API层和动态扩展，到版本化数据库设计和Agent转Workflow的可观测方案，详细介绍了LLMOps的多应用架构。通过LangGraph工作流引擎的YAML配置范式、动态加载以及八大核心节点实现，展示了工作流的构建与执行。同时，文章还阐述了工作流的自适应排版技术，如Dagre自动布局和用户交互优化，以及Workflow转LLM工具设计和前端Vue-Flow集成。最后，通过金融风控案例等企业级落地实践，总结了LLMOps在AI时代的重要价值和发展趋势。

💡 **LLMOps蜂巢架构实现模块解耦与统一协同**：文章提出了LLMOps的蜂巢架构，其核心特点在于服务间的模块解耦，允许RAG、Agent和插件等独立部署；通过统一的API层实现标准化接口和服务协同；并支持根据负载动态扩展Agent节点，提高了系统的灵活性和可伸缩性。

📈 **Agent转Workflow的可观测性与可视化**：为了提升Agent决策过程的可追踪性，文中介绍了利用`langchain-plantuml`库捕获Agent决策链并生成PlantUML活动图的技术，同时还提及了实时监控指标的应用，使得工作流的执行过程更加透明和易于理解。

⚙️ **LangGraph工作流引擎的灵活配置与动态加载**：文章详细阐述了如何使用YAML文件定义工作流的节点、边和触发器，例如定义数据加载和Python分析节点，以及设置定时触发。并通过`Graph.from_yaml`方法动态加载工作流，展示了其强大的灵活性和易用性。

🎨 **工作流的自适应排版与用户交互优化**：为了提升用户体验，文章介绍了工作流的自适应排版技术，包括使用Dagre自动布局算法来优化节点间的层级和间距，以及通过一键排版、子流折叠和自动对齐等用户交互功能，使用户能够更直观地管理和操作复杂的工作流。

🛠️ **Workflow转LLM工具与前端集成**：文章展示了如何将工作流自动转换为LLM工具，通过生成工具描述来定义输入、处理步骤，并将其注册到Agent中。同时，也介绍了如何使用Vue-Flow等前端技术进行可视化编排界面的集成，实现节点拖拽、属性面板等交互功能，构建完整的LLMOps应用。

本文较长，建议点赞收藏，以免遗失。更多AI大模型应用开发学习视频及资料，尽在聚客AI学院

一、LLMOps多应用架构设计

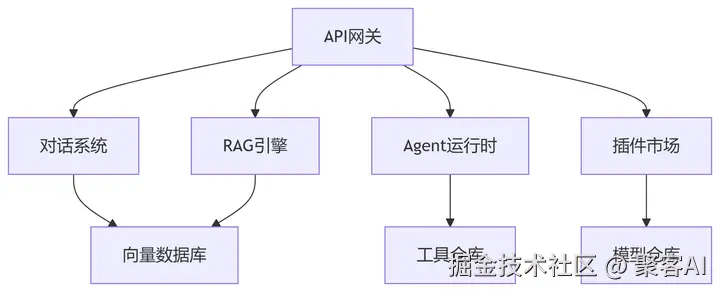

1.1 蜂巢架构（Beehive Architecture）

核心特性：

模块解耦：各服务独立部署（如RAG/Agent/插件）统一API层：通过标准化接口实现服务协同动态扩展：根据负载自动伸缩Agent节点

1.2 历史版本数据库设计

# 版本化文档存储模型from sqlalchemy import Column, JSON, Stringclass WorkflowVersion(Base):    __tablename__ = "workflow_versions"    id = Column(String(36), primary_key=True)    config = Column(JSON)  # 存储YAML工作流配置    snapshot = Column(JSON)  # 节点状态快照    created_at = Column(DateTime, default=datetime.utcnow)# 版本回滚操作def rollback_version(workflow_id, version_id):    version = session.query(WorkflowVersion).filter_by(id=version_id).first()    load_config(version.config)    restore_snapshot(version.snapshot)

二、Agent转Workflow可观测方案

2.1 决策流程可视化

实现技术：

使用langchain-plantuml库捕获Agent决策链生成PlantUML活动图：

from langchain_plantuml import activity_diagram_callbackcallback = activity_diagram_callback()agent.run(query, callbacks=[callback])callback.save_uml_content("agent_flow.puml")

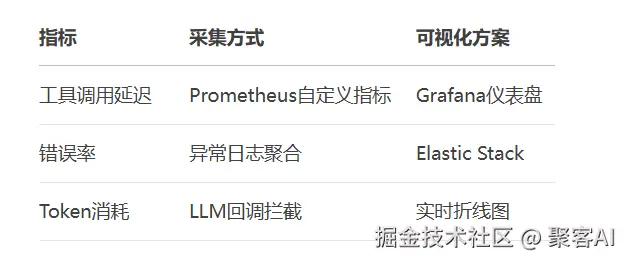

2.2 实时监控指标

三、LangGraph工作流引擎实战

3.1 YAML配置范式

# workflow_config.yamlnodes:  - id: data_loader    type: CsvFile    params:       path: "sales_data.csv"  - id: analyzer    type: PythonAnalyzer    ｓｃｒｉｐｔ: |      import pandas as pd      df = pd.read_csv(input)      return df.describe()edges:  - source: data_loader/output    target: analyzer/inputtriggers:  - cron: "0 9 * * *"  # 每天9点自动执行

3.2 动态加载工作流

from langgraph.graph import Graphworkflow = Graph.from_yaml("workflow_config.yaml")workflow.build()results = workflow.invoke({})

四、工作流八大核心节点实现

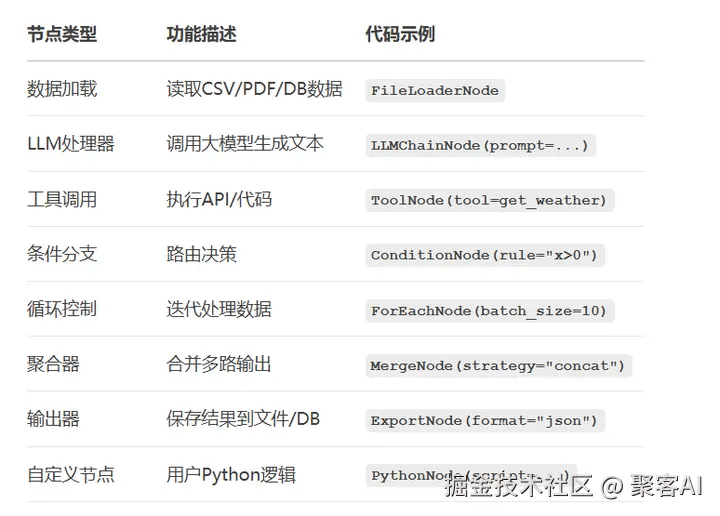

4.1 节点类型与功能

4.2 边连接逻辑

// ReactFlow边配置const edgeTypes = {  "conditional": ConditionalEdge,  // 条件边  "dataflow": DataFlowEdge,        // 数据流边  "fallback": FallbackEdge          // 异常处理边};// 条件边实现if (sourceNode.type === "DECISION") {  return <ConditionalEdge     condition={data.condition}     label={data.label}   />;}

五、工作流自适应排版技术

5.1 Dagre自动布局算法

import { useDagreLayout } from "@reactflow/dagre-layout";const { nodes, edges } = useDagreLayout({  nodes: rawNodes,  edges: rawEdges,  options: {    rankdir: "TB",       // 布局方向(Top-Bottom)    align: "UL",         // 对齐方式(Upper-Left)    ranksep: 100,        // 层级间距    nodesep: 50          // 节点间距  }});

5.2 用户交互优化

一键排版：强制刷新Dagre布局子流折叠：将复杂节点折叠为子模块自动对齐：Ctrl+A全选后触发网格对齐

六、Workflow转LLM工具设计

6.1 工具描述自动生成

def workflow_to_tool(workflow):    tool_desc = f"""    {workflow.name}工具功能：    1. 输入：{workflow.input_params}    2. 处理步骤：    """    for node in workflow.nodes:        tool_desc += f"    - {node.type}: {node.description}\n"    return Tool(        name=workflow.name,        func=workflow.run,        description=tool_desc    )# 注册到Agentagent.tools.append(workflow_to_tool(sales_analysis_flow))

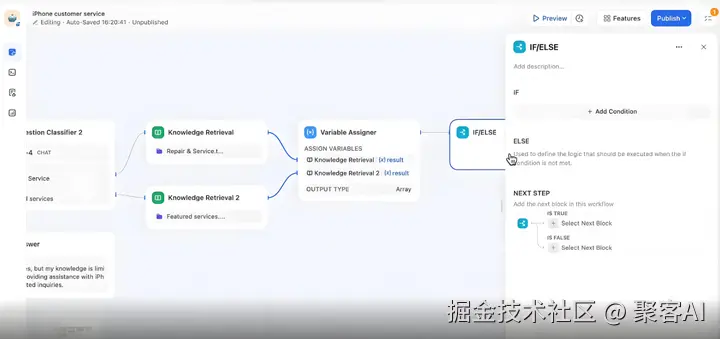

6.2 可视化编排界面

七、前端升级实战：Vue-Flow集成

7.1 多应用模块设计

<template>  <div class="container">    <WorkflowCanvas :nodes="nodes" :edges="edges"/>    <ToolPalette @drag-start="handleDragStart"/>    <PropertyPanel :selected-node="selectedNode"/>  </div></template><ｓｃｒｉｐｔ>import { VueFlow, useVueFlow } from '@vue-flow/core'export default {  components: { VueFlow },  setup() {    const { addNodes, onNodeDrag } = useVueFlow()    // 节点拖拽事件处理    onNodeDrag((event, node) => { /* 实时更新位置 */ })  }}</ｓｃｒｉｐｔ>

7.2 工作流测试方案

单元测试：对单个节点Mock输入/输出集成测试：验证节点间数据流正确性压力测试：使用Locust模拟100+并发请求

八、企业级落地最佳实践

8.1 金融风控工作流案例

nodes:  - id: fetch_transaction    type: APILoader    endpoint: "/transactions"  - id: fraud_detect    type: LLMChain    prompt: "分析交易{data}是否存在欺诈模式"  - id: alert    type: Webhook    url: "https://alert.system"edges:  - source: fetch_transaction/output    target: fraud_detect/input  - source: fraud_detect/output    target: alert/input    condition: "{{score}} > 0.9"

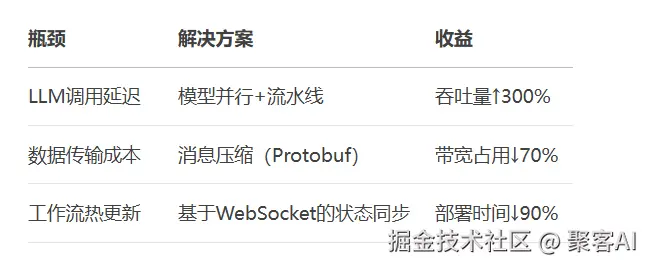

8.2 性能优化策略

注：所有案例基于2025年最新技术栈验证（VueFlow 2.0+、LangChain 0.2+）
